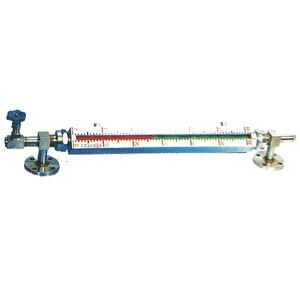

- 產品名稱：磁敏電子雙色液位計
- 添加時間：2020-08-28 08:42:22
- 推薦度：
一、產品簡介
磁敏電子雙色液位計，選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低；顯示亮度高，可視距離遠，標尺清晰，現實角度大，產品更具系列化，智能化。全過程測量防雨防雷，防腐防爆，可耐高溫、高壓，高密封、防泄漏、無盲區，顯示醒目，讀數直觀，且測量范圍大，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位的上、下限報警和控制；選配液位變送器，可將液位信號轉換成4~20mADC模擬標準信號，實現遠距離檢測、指示、記錄與控制，亦可與計算機系統直接通訊。本系列產品廣泛用于電力、冶金、石油、化工、環保、船舶、建筑等各行業生產過程中，各種塔、罐、槽和鍋爐設備的液位測量與控制。適用介質：水、蒸汽、酸、堿、油、氨、苯。
結構原理：液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，氣紅液綠，一目了然；加裝限位開關實現液位報警與控制，加裝變送器實現數字信號輸出供顯示與控制。
二、產品特點
磁敏電子雙色液位計的零部件采用1Cr18Ni9Ti；316L；304內襯PTFEl、PVC、PP等材料及進口電子元件，具有優質的可靠、穩定及抗腐蝕性能。其特點十分顯著：
①設計簡單、緊湊、堅固可靠、壽命長、無維護工作量，能常年在戶內、外安裝使用；
②獨特的現場、遠傳一體化結構，使工業自動化管理變的更輕松方便；
③汽紅液綠，發光顯示清晰，觀察角度大，可視距離遠。可以紅綠光柱清晰顯示液位，適宜在光線暗的場所中應用，夜間觀察更醒目。
④霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰 ；
⑤本體選用不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄漏。適宜于一、二、三類容器使用，并對內裝易燃、有毒和腐蝕性介質的容器jue對安全可靠。
⑥工作壓力范圍寬，耐壓從真空到42MPa；防腐性≤2.5MPa
⑦工作溫度范圍寬，適用于從-160~ +550℃；
⑧可輸出4～20mADC標準信號，實現液位的遠傳顯示，容器群液位的集中監測控制，亦可配液位開關，實現連鎖保護。
三、產品性能
電源電壓：DC12V,DC24V，AC220V；
測量范圍：150~6000mm（大于6000mm可協商訂貨）；
準確度： +10mm；
介質密度：0.4~2.0g/cm；
工作壓力：-0.1~42MPa；
工作溫度：-160~550℃；
環境振動：頻率≤25HZ 振幅≤0.5mm；
跟進速度：≤0.08m/s；
介質粘度：≤ 0.4Pa.s；
浮子材質：304、PP、304外襯PTFE、鈦；
主導管材質：304；1Cr18Ni9Ti；316L；
連接法蘭：DN15~DN50（HG20592-2009法蘭標準），高壓型側裝式液位計鏈接法蘭標采用HG20592-2009帶頸對焊連接法蘭，如有特殊要求可在訂貨時提出。
四、產品型表
磁敏電子雙色液位計選型表 | ||||||
代碼 | ||||||
1 | 額定壓力≤2.5MPa | |||||
2 | 額定壓力≤4.0MPa | |||||
3 | 額定壓力≤6.4MPa | |||||
4 | 額定壓力≤10.0MPa | |||||
5 | 額定壓力＞10.0MPa | |||||
代碼 | ||||||
A | 高亮度LED現場指示 | |||||
B | 高亮度LED現場指示+4-20mA | |||||
C | 高亮度LED現場指示+4-20mA+防爆 | |||||
代碼 | 測量范圍 | |||||
L1 | 350mm | |||||
L2 | 400mm | |||||
L3 | 440mm | |||||
L4 | 600mm | |||||
L5 | 1000mm | |||||
L() | 特殊規格請在括號內填寫 | |||||
連接方式 | ||||||
F | 法蘭安裝(需提供公稱直徑） | |||||
M | 對焊連接（需提供連接管外徑尺寸） | |||||
